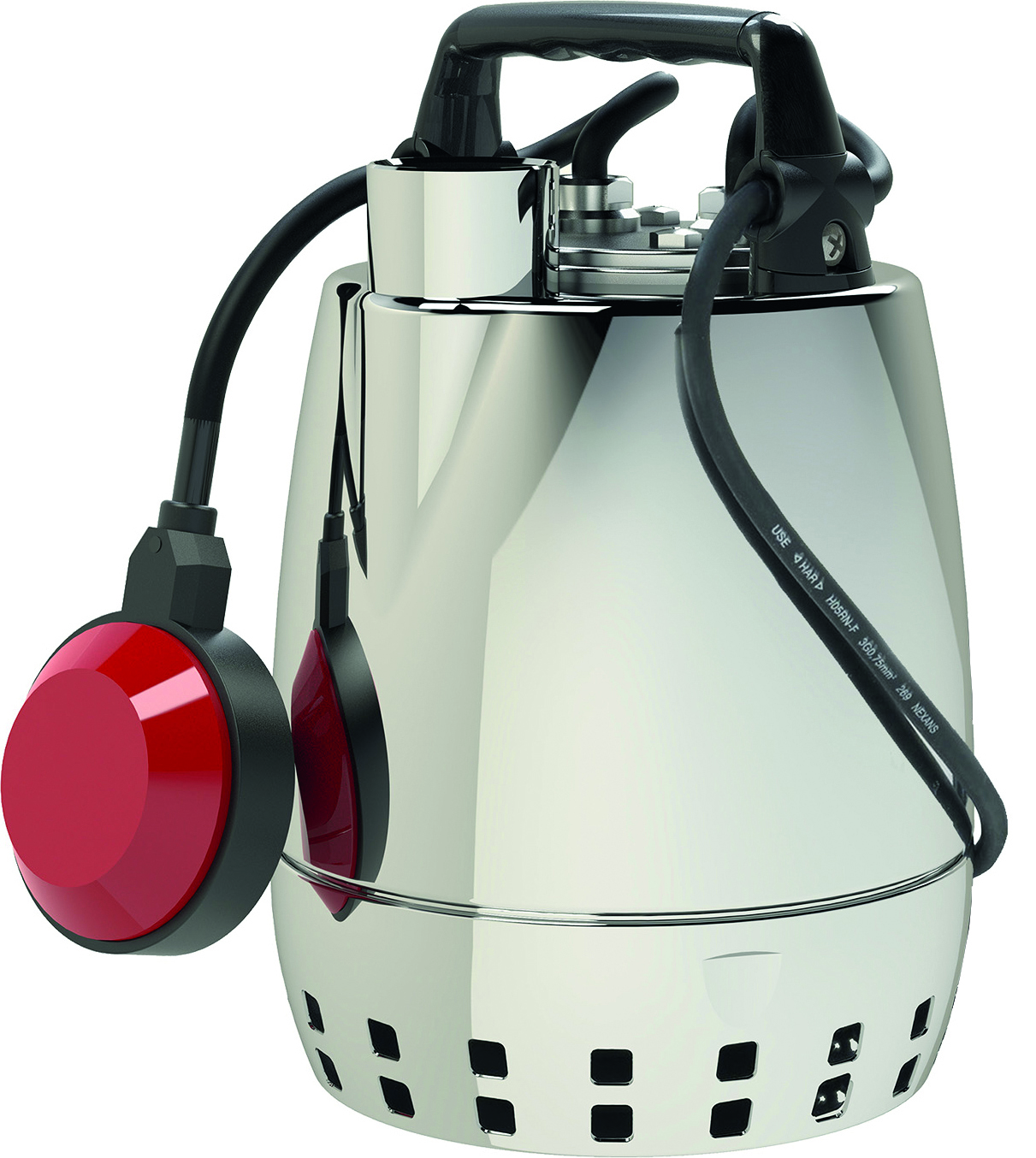

GXRM 9
72U70050000



Scarica scheda Genera PDF
personalizza

Loading...

DATI POMPA E MOTORE

  • Un (V)
Portata ( 1.2 - 10.2)
mc/h
Prevalenza (0 - 8.3)
m





Loading...

DATI POMPA E MOTORE

n (rpm): 2900
H max (m): 8.30
H min (m): 1.70
Q min (mc/h): 1.20
Q max (mc/h): 10.20
Pn (kW): 0.25
Pn (HP): 0.34
Tipo motore: IM
Fasi motore: 1~
Un (V): 230
fn (Hz): 50
Poli: 2
In (A): 2.5
PF: 0.9
C (mF): 8
Vc (V): 450
Classe di isolamento: F
Servizio: S1
la/In: 2.70
P1 (kW): 0.50 kW
Peso (kg): 5.300
Protezione: IP X8

MATERIALI

Camicia pompa: Acciaio inossidabile al Cr-Ni 1.4301 EN 10088 (AISI 304)
Maniglia: Polipropilene
Corpo pompa: Acciaio inox AISI 304
Girante: Acciaio inossibabile al Cr-Ni 1.4301 EN 10088 (AISI 304)
Camicia motore: Acciaio inossidabile al Cr-Ni 1.4301 EN 10088 (AISI 304)
Albero: Acciaio inossidabile al Cr-Ni 1.4305 EN 10088 (AISI 303)
Tenuta meccanica: Allumina-Carbone-NBR
Filtro: Acciaio inossibabile al Cr-Ni 1.4301 EN 10088 (AISI 304)
Olio lubrificazione tenuta: Olio bianco per uso alimentare farmaceutico
a: 230.00 mm
fM: 265.00 mm
l3: 56.00 mm
Lmax: 340.00 mm
Lmin: 70.00 mm
dn2: G 1 1/4
l5: 176
ps: 10
Dimensioni (mm)

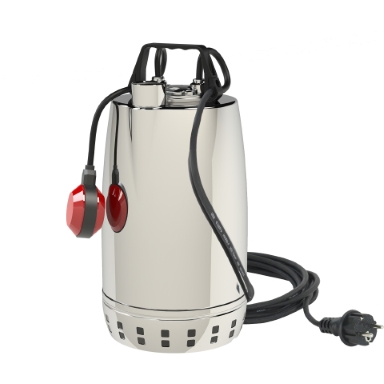

GXR, GXV

Pompe sommergibili in acciaio inox

Esecuzione
Pompe monogiranti sommergibili di acciaio inossidabile al nichel-cromo, con bocca di mandata verticale.
GXR: con girante aperta (a rasamento).
GXV: con girante arretrata (a vortice).
Motore raffreddato dall’acqua pompata con scorrimento tra camicia motore e camicia esterna.
Doppia tenuta sull’albero con camera d’olio interposta.
Applicazione
GXR:
Acqua pulita con corpi solidi in sospensione fino ad un diametro di 10 mm (12 mm per GXR 12..).
Svuotamento di locali allagati o vasche.
Prelievo d'acqua da stagni, corsi d'acqua, pozzetti di raccolta dell'acqua piovana e per irrigazione.
GXV:
Acqua pulita o leggermente sporca con corpi solidi in sospensione fino ad un diametro di 25 mm.
Particolarmente adatta per liquidi con elevato contenuto di corpi solidi.
Per l'utilizzo all'esterno, il cavo di alimentazione deve avere una lunghezza di almeno 10 m esecuzione secondo EN 60 335-2-41.
Limiti d'impiego
Temperatura liquido fino a 50 °C (40 °C per GXR 12..).
Profondità d’immersione massima: 5 m.
Livello minimo di svuotamento con galleggiante 70 mm per GXR e 130 mm per GXV.
Livello minimo di svuotamento manuale 15 mm per GXR e 30 mm per GXV.
Servizio continuo
