Pump Selector

Pompa

Modello NMM 25/12A-60/A
Famiglia NM, NMD
CODICE 6011031001000
photoRow
Velocità Fissa
Portata Max 13,20 m³/h
Prevalenza Max 24,50 m
Corpo Pompa Ghisa GJL 200 EN 1561
Portata Min 2,40 m³/h
Prevalenza Min 14,50 m
kW 0,75 kW
Potenza Assorbita
Rendimento ---

Loading...

Dati pompa e motore

mc/h
m

0
Il tuo
Prodotto
8605
NMM 25/12A-60/A
6011031001000



Curve





Loading...

Dati pompa e motore

  • n (rpm):

    3450

  • N. di giranti:

    1

  • H max (m):

    24.50

  • H min (m):

    14.50

  • Q min (mc/h):

    2.40

  • Q max (mc/h):

    13.20

  • Pn (kW):

    0.75

  • Pn (HP):

    1.00

  • Diametro girante (mm):

    114.00

  • Tipo motore:

    IM

  • Fasi motore:

    1~

  • Un (V):

    220

  • fn (Hz):

    60

  • Poli:

    2

  • In (A):

    6.9

  • PF:

    0.99

  • C (mF):

    20

  • Vc (V):

    450

  • Classe di isolamento:

    F

  • Servizio:

    S1

  • Min temperatura del liquido (°C):

    -10.00 °C

  • Peso (kg):

    14.300

  • Protezione:

    IP 54

Materiali

  • Corpo pompa:

    Ghisa GJL 200 EN 1561

  • Raccordo:

    Ghisa GJL 200 EN 1561

  • Girante:

    Ottone P-Cu Zn 40 Pb 2 UNI 5705

  • Albero:

    Acciaio inossidabile al Cr 1.4105 EN 10088 (AISI 430F)

  • Tenuta meccanica:

    Carbone-Ceramica-NBR

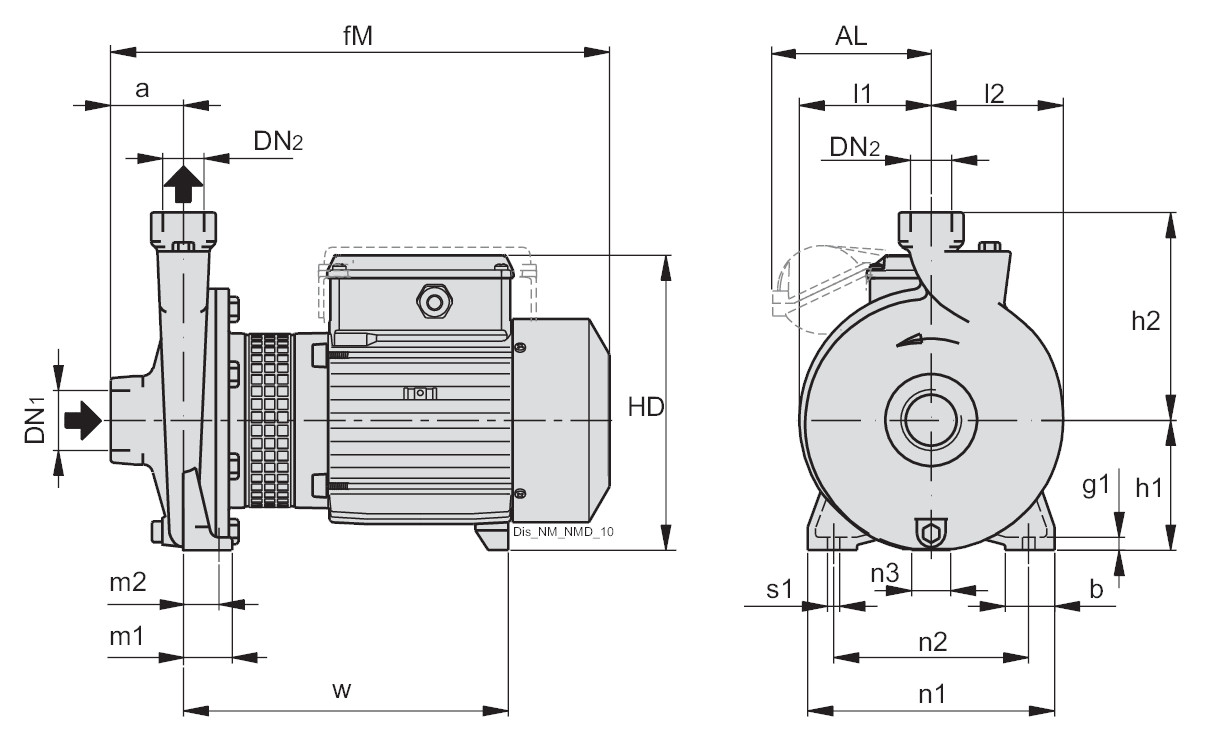

Dimensioni (mm)

  • a 56.00 mm
  • b 38.00 mm
  • fM 313.00 mm
  • g1 11.00 mm
  • h1 90.00 mm
  • h2 140.00 mm
  • l1 85.00 mm
  • l2 88.00 mm
  • m1 37.50 mm
  • m2 27.50 mm
  • n1 170.00 mm
  • n2 130.00 mm
  • n3 20.00 mm
  • HD 203.00 mm
  • dn1 G 1 1/2"
  • dn2 G 1"
  • s1 9.5
Dimensioni (mm)

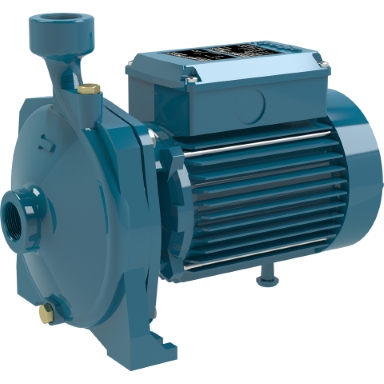

NM, NMD

Pompe centrifughe monoblocco con bocche filettate

Esecuzione

Elettropompe centrifughe monoblocco con accoppiamento diretto motore-pompa e albero unico.
NM: monogirante.
NMD: a due giranti contrapposte (con spinta assiale equilibrata)
Bocche: filettate UNI-ISO 228/1.
NM, NMD: versione con corpo pompa e raccordo in ghisa.
BNM, BNMD: versione con corpo pompa e raccordo in bronzo.
Le pompe in bronzo vengono fornite completamente verniciate.

Applicazione

Per liquidi puliti senza parti abrasive, non aggressivi per i materiali della pompa (con parti solide fino a 0,2% max).
Per l’approvvigionamento d’acqua.
Per impianti di riscaldamento, condizionamento, raffreddamento e circolazione.
Per applicazioni civili e industriali.
Per irrigazione.

Limiti d'impiego

Temperatura liquido: da -10 °C a +90 °C.
Temperatura ambiente fino a 40 °C.
Altezza di aspirazione manometrica fino a 7 m.
Pressione finale massima ammessa nel corpo pompa: 10 bar (16 bar per pompe NMD 25/190; NMD 32/210; NMD 40/180).
Servizio continuo.
