Pompa
Velocità
Fissa
Portata Max
27,00 m3-h
Prevalenza Max
22,70 m
Corpo Pompa
Bronzo G-Cu Sn 10 EN 1982
Portata Min
5,40 m3-h
Prevalenza Min
10,10 m
kW
2,20
kW
Potenza Assorbita
Rendimento
---
Curve
Loading...
Dati pompa e motore
-
n (rpm):
1750
-
N. di giranti:
1
-
H max (m):
22.70
-
H min (m):
10.10
-
Q min (mc/h):
5.40
-
Q max (mc/h):
27.00
-
Pn (kW):
2.20
-
Pn (HP):
3.00
-
Diametro girante (mm):
219.00
-
Tipo motore:
IM
-
Fasi motore:
3~
-
Un (V):
220/380
-
fn (Hz):
60
-
Poli:
4
-
In (A):
9.8 / 5.7
-
Classe di isolamento:
F
-
Servizio:
S1
-
Min temperatura del liquido (°C):
-10.00 °C
-
IE:
IE3-89.5
-
Protezione:
IP 54
Materiali
-
Corpo pompa:
Bronzo G-Cu Sn 10 EN 1982
-
Raccordo:
Bronzo G-Cu Sn 10 EN 1982
-
Girante:
Bronzo G-Cu Sn 10 EN 1982
-
Albero:
Acciaio inossidabile al Cr-Ni-Mo 1.4401 EN 10088 (AISI 316)
-
Tenuta meccanica:
Carbone-Ceramica-NBR
Files

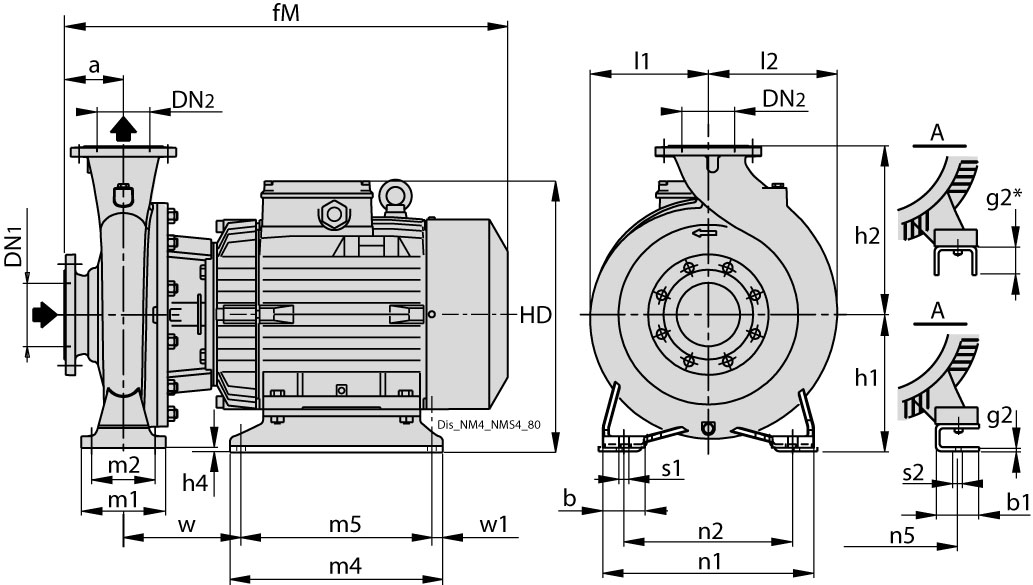

Dimensioni (mm)
- a 100.00 mm
- b 65.00 mm
- b1 60.00 mm
- fM 590.00 mm
- g1 15.00 mm
- g2 6.00 mm
- h1 180.00 mm
- h2 225.00 mm
- h4 10.00 mm
- l1 177.00 mm
- l2 177.00 mm
- m1 125.00 mm
- m2 95.00 mm
- m4 280.00 mm
- m5 250.00 mm
- n1 320.00 mm
- n2 250.00 mm
- n4 230.00 mm
- n5 190.00 mm
- HD 347.00 mm
- w 126.00 mm
- w1 15.00 mm
- dn1 65
- dn2 40
- s1 14
- s2 12
NM4, NMS4
Pompe centrifughe monoblocco n≈1450 1/min
Esecuzione
Elettropompe centrifughe monoblocco con accoppiamento diretto motore-pompa e albero unico fino a 15 kW, costruzione per motori normalizzati IEC con cuscinetto reggispinta integrato da 18,5 a 75 kW (costruzione Stub-shaft).Corpo pompa con bocca di aspirazione assiale e bocca di mandata radiale in alto, con dimensioni principali e prestazioni secondo EN 733 con altre grandezze aggiunte a completamento.
NM(S)4:versione con corpo pompa e raccordo in ghisa.
BNM(S)4:versione con corpo pompa e raccordo/coperchio in bronzo.
Le pompe in bronzo vengono fornite completamente verniciate.
Versione con invereter I-MAT a richiesta.
Applicazione
Per liquidi puliti senza parti abrasive, non aggressivi per i materiali della pompa (con parti solide fino a 0,2% max).Per l’approvvigionamento d’acqua.
Per irrigazione.
Per impianti di riscaldamento, condizionamento, raffreddamento e circolazione.
Per applicazioni civili e industriali.
Quando è richiesto un funzionamento con rumorosità ridotta.
Limiti d'impiego
Temperatura liquido: da -10 °C a +90 °C.Temperatura ambiente fino a 40 °C.
Altezza di aspirazione manometrica fino a 7 m.
Pressione finale massima ammessa nel corpo pompa: 16 bar (10 bar per NM4 25/12,160,200, NM4 32/16,20; NM4 40/25; NM4 50/20,25, NM4 65/31, NM(S)4 100/250,315,400, NM(S)4 125/250,400, NMS4 150/400 e versione in bronzo).
Servizio continuo.
