Pompa
Velocità
Fissa
Portata Max
192,00 m3-h
Prevalenza Max
35,50 m
Corpo Pompa
Ghisa GJL 200 EN 1561
Portata Min
75,00 m3-h
Prevalenza Min
21,00 m
kW
15,00
kW
Potenza Assorbita
Rendimento
---
Curve
Loading...
Dati pompa e motore
-
n (rpm):
3450
-
N. di giranti:
1
-
H max (m):
35.50
-
H min (m):
21.00
-
Q min (mc/h):
75.00
-
Q max (mc/h):
192.00
-
Pn (kW):
15.00
-
Pn (HP):
20.00
-
Diametro girante (mm):
144.00
-
Tipo motore:
IM
-
Fasi motore:
3~
-
Un (V):
380/660
-
fn (Hz):
60
-
Poli:
2
-
In (A):
33.2 / 19.2
-
Classe di isolamento:
F
-
Servizio:
S1
-
Min temperatura del liquido (°C):
-10.00 °C
-
IE:
IE3-91.0
-
Peso (kg):
133.000
-
Protezione:
IP 54
Materiali
-
Corpo pompa:
Ghisa GJL 200 EN 1561
-
Raccordo:
Ghisa GJL 200 EN 1561
-
Girante:
Ghisa GJL 200 EN 1561
-
Albero:
Acciaio inossidabile al Cr-Ni 1.4305 EN 10088 (AISI 303)
-
Tenuta meccanica:
Carbone-Ceramica-NBR
Files
Dimensioni (mm)
- a 125.00 mm
- b 65.00 mm
- fM 744.00 mm
- g1 12.00 mm
- h1 180.00 mm
- h2 225.00 mm
- l1 152.00 mm
- l2 181.00 mm
- m1 125.00 mm
- m2 95.00 mm
- n1 320.00 mm
- n2 250.00 mm
- n3 35.00 mm
- HD 370.00 mm
- dn1 100
- dn2 80
- s1 14

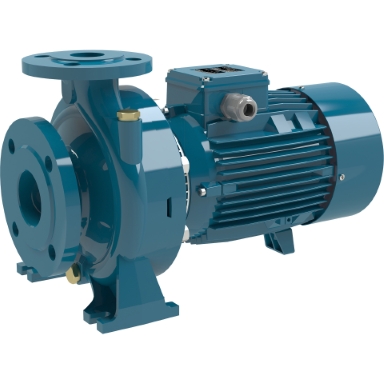

NM, NMS
Elettropompe centrifughe monoblocco con bocche flangiate
Esecuzione
Elettropompe centrifughe monoblocco con accoppiamento diretto motore-pompa e albero unico fino a 22 kW, costruzione per motori normalizzati IEC con cuscinetto reggispinta integrato da 30 a 75 kW (costruzione Stub-shaft).Corpo pompa con bocca di aspirazione assiale e bocca di mandata radiale in alto, con dimensioni principali e prestazioni secondo EN 733.
NM(S): versione con corpo pompa e raccordo in ghisa.
BNM(S): versione con corpo pompa e raccordo/coperchio in bronzo.
Le pompe in bronzo vengono fornite completamente verniciate.
Versione con inverter I-MAT a richiesta
Applicazione
Per liquidi puliti senza parti abrasive, non aggressivi per i materiali della pompa (con parti solide fino a 0,2% max).Per l’approvvigionamento d’acqua.
Per impianti di riscaldamento, condizionamento, raffreddamento e circolazione.
Per applicazioni civili e industriali.
Per irrigazione.
Limiti d'impiego
Temperatura liquido: da -10 °C a +90 °C.Temperatura ambiente fino a 40 °C.
Altezza di aspirazione manometrica fino a 7 m.
Pressione finale massima ammessa nel corpo pompa: 16 bar (10 bar per NM 32/12,16,20; NM 40/12,25; NM 50/20,25, NM 100/25 e versione in bronzo).
Servizio continuo.
