Dati pompa e motore
-
n (rpm):
2900
-
H max (m):
69.00
-
H min (m):
35.00
-
Q min (mc/h):
15.00
-
Q max (mc/h):
44.00
-
Pn (kW):
7.50
-
Pn (HP):
10.00
-
Diametro girante (mm):
0.00
-
Diametro 2° girante (mm):
0.00
-
Tipo motore:
IM
-
Fasi motore:
3~
-
Un (V):
400/690
-
fn (Hz):
50
-
Poli:
2
-
Servizio:
S1
-
Min temperatura del liquido (°C):
-15.00 °C
-
Peso (kg):
100.700
Materiali
-
Camicia esterna:
Acciaio inossibabile al Cr-Ni 1.4301 EN 10088 (AISI 304)
-
Corpo pompa:
Ghisa GJL 250 EN 1561
-
Corpo stadio:
Acciaio inossibabile al Cr-Ni 1.4301 EN 10088 (AISI 304)
-
Girante:
Acciaio inossibabile al Cr-Ni 1.4301 EN 10088 (AISI 304)
-
Anello tenuta girante:
PTFE
-
Coperchio superiore:
Ghisa GJL 250 EN 1561
-
Bussola distanziatrice:
Acciaio inossibabile al Cr-Ni 1.4301 EN 10088 (AISI 304)
-
Albero:
Acciaio inossidabile al Cr-Ni 1.4305 EN 10088 (AISI 303)
-
Tenuta meccanica:
Metallo duro-Carbone-EPDM
-
O-ring:
NBR
-
Bussola cuscinetto:
Carburo anticorrosivo-inossidabile
-
Cuscinetto nel corpo pompa:
Allumina
Dati gruppo
-
Codice Quadro:
47107681000
-
Pompe totali:
2 nr
-
N° Pompe Velocità Variabile:
2 nr
-
Potenza Totale Gruppo:
7.5 X2
-
Volt Quadro:
400V AC
-
Fasi Input Quadro:
3
-
Peso:
355.000
-
riftrgdata:
50440421B00
-
Volt Motore:
400V AC
-
Fasi Motore:
3
-
calpeda.materiali_gruppo.tipomot:
112
Materiali gruppo
-
Base:
Acciaio S235JR Zincato
-
Collettori:
Acciaio S235JR 1.0038 EN 10025
Acciaio inossidabile al Cr-Ni 1.4301 EN 10088 (AISI 304)
Ottone Nichelato -
Guarnizioni:
Gomma NBR (nitrile butadiene rubber)
-
Manometro:
Ottone
-
Raccorderia:
Acciaio S235JR 1.0038 EN 10025
Ottone -
Trasduttore di Pressione:
Acciaio inossidabile al Cr-Ni-Mo 1.4401 EN 10088 (AISI 316)
-
Valvole Intercettazione:
Ottone Nichelato
PTFE (Polytetrafluoroethylene) -
Valvole Ritegno:
Ghisa GJS 400-15 EN 1563
Gomma EPDM (ethylene propylene diene monomer)
Files
Dimensioni (mm)
- a 1090.00 mm
- a1 110.00 mm
- fG 1310.00 mm
- h3 240.00 mm
- h7 993.00 mm
- h9 975.00 mm
- l6 1204.00 mm
- lc 750.00 mm
- m4 950.00 mm
- m7 200.00 mm
- n4 550.00 mm
- w4 231.00 mm
- dn1 100 mm.
- dn2 100 mm.

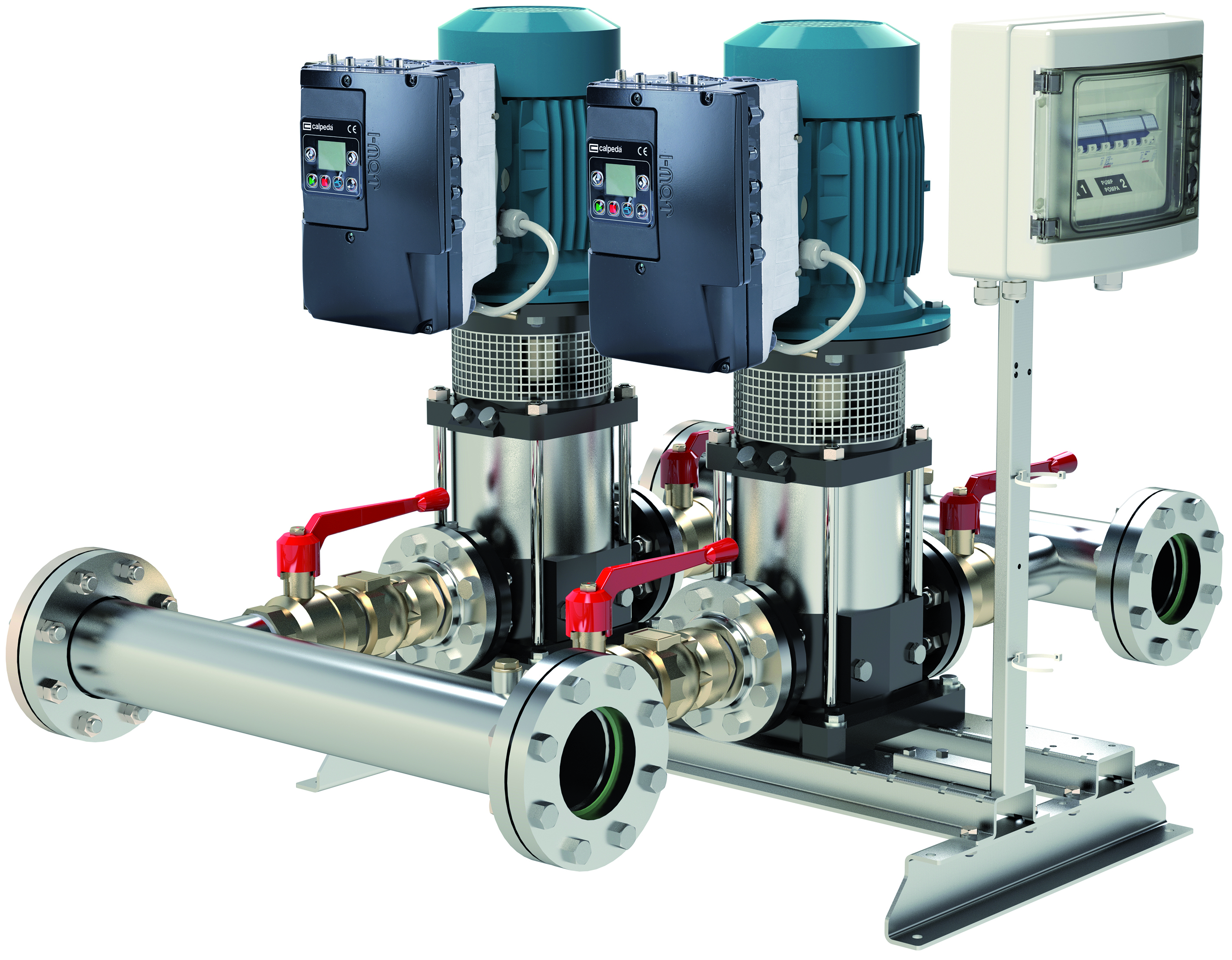

BS MXV
Pompe multistadio verticali in-line in acciaio inossidabile
Esecuzione
Pompe multistadio verticali con bocche di aspirazione e mandata dello stesso diametro e disposte sullo stesso asse (in-line).Bussole di guida resistenti alla corrosione e lubrificate dal liquido pompato.
Rimozione della tenuta meccanica senza smontare il motore (per MXV 25-32-40-50,100 con motori superiori a 4 kW).
Pompa con cuscinetto reggispinta e giunto a bussola per l'impiego di qualsiasi motore standard in forma costruttiva IM V1.
Versione con inverter I-MAT (a richiesta).
Applicazione
Per l'approvvigionamento d'acqua.Per liquidi puliti, non esplosivi, senza parti abrasive solide o filamentose (con adattamento, a richiesta, dei materiali di tenuta).
Pompa universale per applicazioni civili ed industriali, per impianti aumento pressione, impianti di lavaggio ad alta pressione, per l'irrigazione, per l'agricoltura, per impianti sportivi.
Limiti d'impiego
Temperatura liquido da -15 °C fino a +110 °C.Temperatura ambiente fino a 40 °C.
Pressione massima ammessa nel corpo pompa: 25 bar, (16 bar per pompe con flange ovali).
Servizio Continuo.
