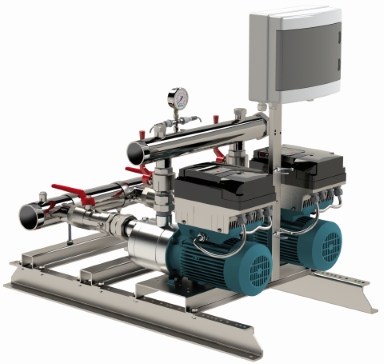

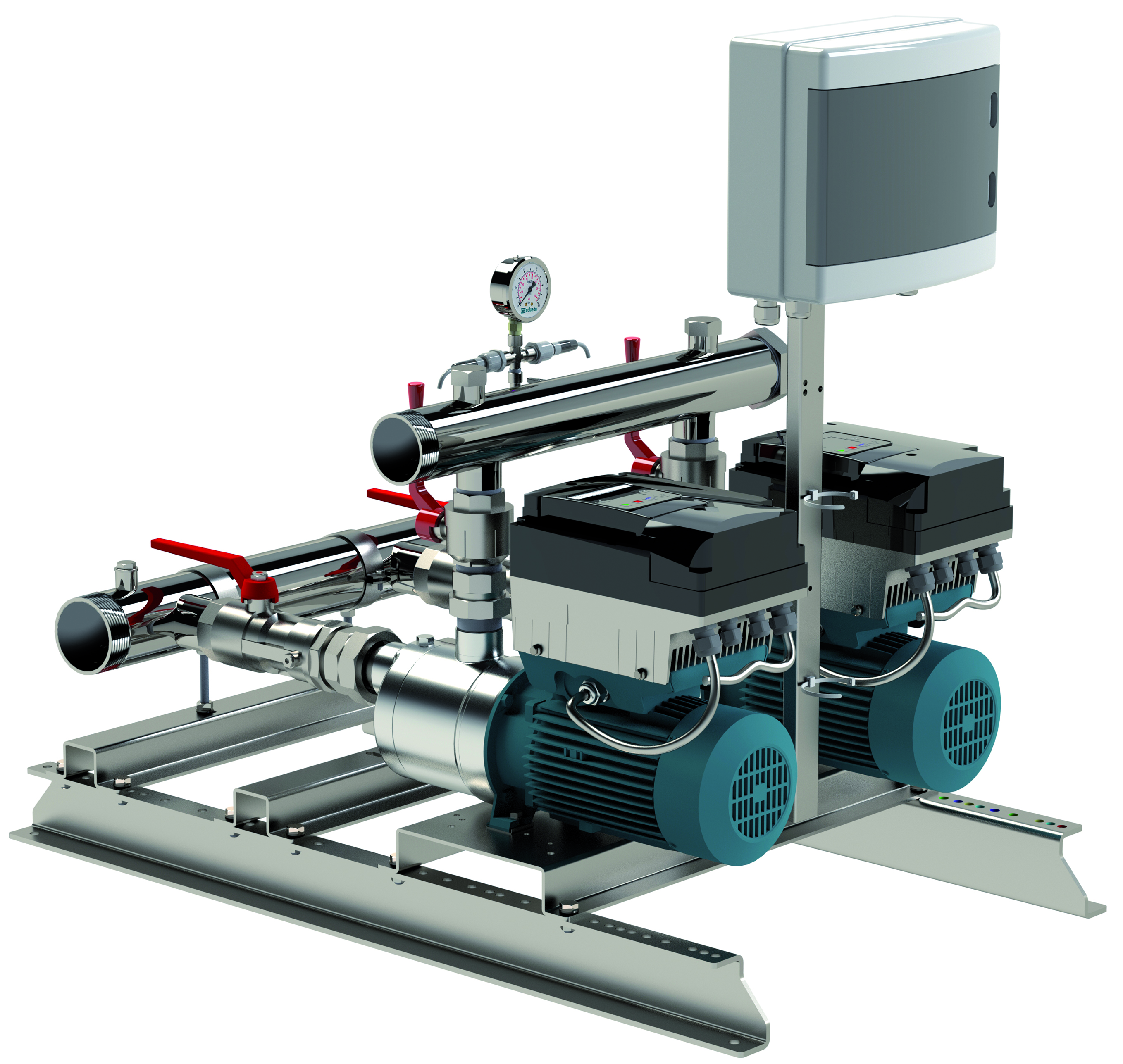

GRUPPO DI PRESSURIZZAZIONE


Il tuo
Prodotto
BS2V 2 MXH 1604/A-ITT 285
82521100000



Scarica scheda Genera PDF
Portata ( 10 - 50)
mc/h
Prevalenza (0 - 46.52)
m





Loading...

DATI POMPA E MOTORE

n (rpm): 2800
N. di giranti: 4
H max (m): 46.50
H min (m): 14.00
Q min (mc/h): 5.00
Q max (mc/h): 25.00
Pn (kW): 3.00
Pn (HP): 4.00
Diametro girante (mm): 0.00
Diametro 2° girante (mm): 0.00
Tipo motore: IM
Fasi motore: 3~
Un (V): 230/400
fn (Hz): 50
Poli: 2
In (A): 11.5 / 6.6
PF: 0.83
Classe di isolamento: F
Servizio: S1
Min temperatura del liquido (°C): -15.00 °C
IE: IE3-87.1
Peso (kg): 31.700
Protezione: IP 54

MATERIALI

Corpo pompa: Acciaio inox AISI 304
Coperchio del corpo: Acciaio inossibabile al Cr-Ni 1.4301 EN 10088 (AISI 304)
Corpo stadio: Acciaio inossibabile al Cr-Ni 1.4301 EN 10088 (AISI 304)
Girante: Acciaio inossibabile al Cr-Ni 1.4301 EN 10088 (AISI 304)
Anello tenuta girante: PTFE
Bussola distanziatrice: Acciaio inossibabile al Cr-Ni 1.4301 EN 10088 (AISI 304)
Albero: Acciaio inossidabile al Cr-Ni 1.4301 EN 10088 (AISI 304)
Tenuta meccanica: Allumina-Carbone-EPDM

DATI GRUPPO

Codice Quadro: 47107651000
Pompe totali: 2 nr
N° Pompe Velocità Variabile: 2 nr
Potenza Totale Gruppo: 3 X2
Volt Quadro: 400V AC
Fasi Input Quadro: 3
Peso: 133.000
riftrgdata: 62243041000
Volt Motore: 400V AC
Fasi Motore: 3
calpeda.materiali_gruppo.tipomot: 90

MATERIALI GRUPPO

Collattori: Ottone Nichelato
h1: 273.00 mm
h2: 281.00 mm
l1: 1100.00 mm
l2: 530.00 mm
m1: 235.00 mm
B: 600.00 mm
B1: 625.00 mm
H: 980.00 mm

BS MXH

Pompe multistadio orizzontali monoblocco in acciaio inossidabile

Esecuzione
Pompe multistadio orizzontali monoblocco di acciaio inossidabile al cromo-nichel AISI 304, acciaio AISI 316 per MXHL 2, 4, 8.
Costruzione compatta ed estremamente robusta, con raccordo pompa motore compatto e motore con piedi di appoggio.
Corpo pompa in un solo pezzo, aperto su un solo lato (barrel casing), con bocca di aspirazione frontale e bocca di mandata radiale in alto.
Versione con inverter I-MAT a richiesta
Applicazione
Per l'approvvigionamento d'acqua.
Per liquidi puliti, senza parti abrasive, non aggressivi per l'acciaio inossidabile (con adattamento, a richiesta, dei materiali di tenuta).
Pompa universale, per l'impiego domestico, per applicazioni civili e industriali, per giardinaggio e irrigazione.
Limiti d'impiego
Temperatura liquido: da -15 °C a +110 °C.
Temperatura ambiente fino a 40 °C.
Pressione finale massima ammessa nel corpo pompa: 8 bar, 10 bar per MXH 20, 32, 48.
Servizio continuo.
