Pump Selector

Gruppo

Modello BS2F 2 MXH 404/B
Famiglia BS MXH
CODICE 82020500000

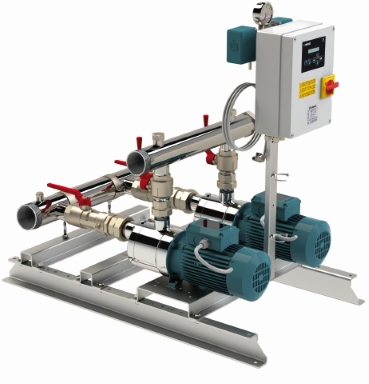

photoGroup
Velocità
Tipo di inverter
kW ---
Numero di pompe 2
---
---
---

mc/h
m

Il tuo
Prodotto
BS2F 2 MXH 404/B 231
82020500000



Curve





Loading...

Dati pompa e motore

  • n (rpm):

    2800

  • N. di giranti:

    4

  • H max (m):

    40.50

  • H min (m):

    12.50

  • Q min (mc/h):

    2.25

  • Q max (mc/h):

    8.00

  • Pn (kW):

    0.75

  • Pn (HP):

    1.00

  • Diametro girante (mm):

    98.00

  • Diametro 2° girante (mm):

    0.00

  • Tipo motore:

    IM

  • Fasi motore:

    3~

  • Un (V):

    230/400

  • fn (Hz):

    50

  • Poli:

    2

  • In (A):

    3.5 / 2

  • PF:

    0.80

  • Classe di isolamento:

    F

  • Servizio:

    S1

  • Min temperatura del liquido (°C):

    -15.00 °C

  • IE:

    IE3-80.7

  • Peso (kg):

    12.200

  • Protezione:

    IP 54

Materiali

  • Corpo pompa:

    Acciaio inox AISI 304

  • Coperchio del corpo:

    Acciaio inossibabile al Cr-Ni 1.4301 EN 10088 (AISI 304)

  • Corpo stadio:

    Acciaio inossibabile al Cr-Ni 1.4301 EN 10088 (AISI 304)

  • Girante:

    Acciaio inossibabile al Cr-Ni 1.4301 EN 10088 (AISI 304)

  • Anello tenuta girante:

    PTFE

  • Bussola distanziatrice:

    Acciaio inossibabile al Cr-Ni 1.4301 EN 10088 (AISI 304)

  • Albero:

    Acciaio inossidabile al Cr-Ni 1.4305 EN 10088 (AISI 303)

  • Tenuta meccanica:

    Allumina-Carbone-EPDM

Dati gruppo

  • Codice Quadro:

    14054760000

  • Pompe totali:

    2 nr

  • Pompe VF:

    2 nr

  • Potenza Totale Gruppo:

    0.75 X2

  • Volt Quadro:

    400V AC

  • Fasi Input Quadro:

    3

  • riftrgdata:

    62251041000

  • Volt Motore:

    400V AC

  • Fasi Motore:

    3

  • Pressostato 1:

    2.9 - 3.7

  • Pressostato 2:

    2.6 - 3.4

  • calpeda.materiali_gruppo.tipomot:

    71

Materiali gruppo

  • Base:

    Acciaio S235JR Zincato

  • Anti-Vibranti:

    Gomma NBR (nitrile butadiene rubber)

  • Collettori:

    Acciaio inossidabile al Cr-Ni 1.4301 EN 10088 (AISI 304)
    Ottone Nichelato

  • Guarnizioni:

    Gomma NBR (nitrile butadiene rubber)

  • Manometro:

    Ottone

  • Raccorderia:

    Ottone

  • Valvole Intercettazione:

    Ottone Nichelato
    PTFE (Polytetrafluoroethylene)

  • Valvole Ritegno:

    Gomma NBR (nitrile butadiene rubber)
    Ottone Nichelato
    PTFE (Polytetrafluoroethylene)

Dimensioni (mm)

  • h1 162.00 mm
  • h2 202.00 mm
  • l1 796.00 mm
  • l2 347.00 mm
  • m1 235.00 mm
  • B 600.00 mm
  • B1 625.00 mm
  • H 840.00 mm

BS MXH

Pompe multistadio orizzontali monoblocco in acciaio inossidabile

Esecuzione

Pompe multistadio orizzontali monoblocco di acciaio inossidabile al cromo-nichel AISI 304, acciaio AISI 316 per MXHL 2, 4, 8.
Costruzione compatta ed estremamente robusta, con raccordo pompa motore compatto e motore con piedi di appoggio.
Corpo pompa in un solo pezzo, aperto su un solo lato (barrel casing), con bocca di aspirazione frontale e bocca di mandata radiale in alto.
Versione con inverter I-MAT a richiesta

Applicazione

Per l'approvvigionamento d'acqua.
Per liquidi puliti, senza parti abrasive, non aggressivi per l'acciaio inossidabile (con adattamento, a richiesta, dei materiali di tenuta).
Pompa universale, per l'impiego domestico, per applicazioni civili e industriali, per giardinaggio e irrigazione.

Limiti d'impiego

Temperatura liquido: da -15 °C a +110 °C.
Temperatura ambiente fino a 40 °C.
Pressione finale massima ammessa nel corpo pompa: 8 bar, 10 bar per MXH 20, 32, 48.
Servizio continuo.
