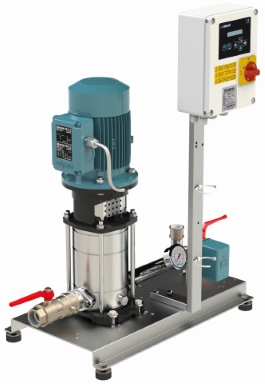

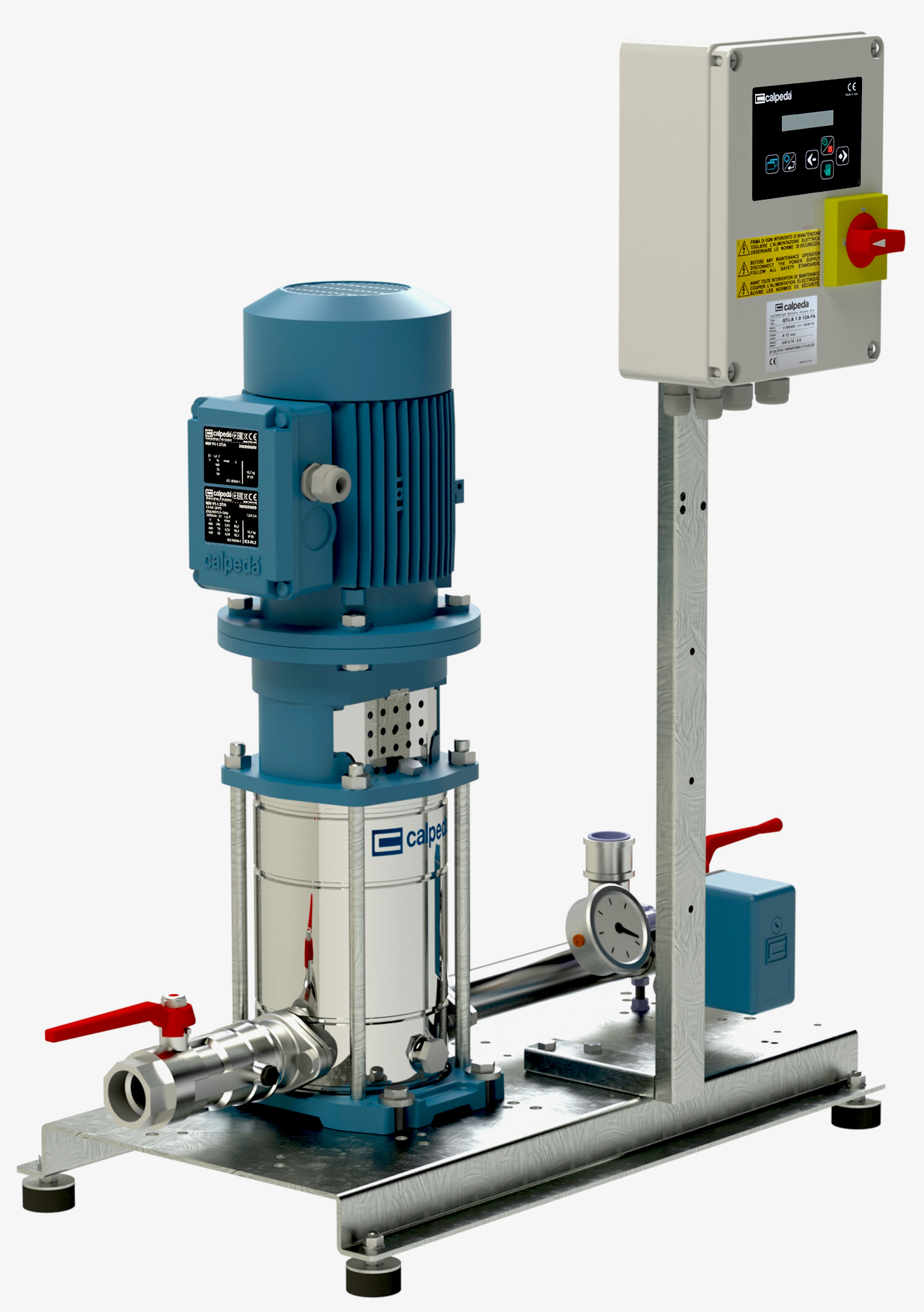

GRUPPO DI PRESSURIZZAZIONE


Il tuo
Prodotto
BS1F 1 MXV 80-4802/C 571
81061450000



Scarica scheda Genera PDF
Portata ( 21 - 60)
mc/h
Prevalenza (0 - 36.27)
m





Loading...

DATI POMPA E MOTORE

n (rpm): 2900
H max (m): 36.00
H min (m): 15.50
Q min (mc/h): 21.00
Q max (mc/h): 60.00
Pn (kW): 5.50
Pn (HP): 7.50
Diametro girante (mm): 0.00
Diametro 2° girante (mm): 0.00
Tipo motore: IM
Fasi motore: 3~
Un (V): 400/690
fn (Hz): 50
Poli: 2
Servizio: S1
Min temperatura del liquido (°C): -15.00 °C
Peso (kg): 93.800

MATERIALI

Camicia esterna: Acciaio inossibabile al Cr-Ni 1.4301 EN 10088 (AISI 304)
Corpo pompa: Ghisa GJL 250 EN 1561
Corpo stadio: Acciaio inossibabile al Cr-Ni 1.4301 EN 10088 (AISI 304)
Girante: Acciaio inossibabile al Cr-Ni 1.4301 EN 10088 (AISI 304)
Anello tenuta girante: PTFE
Coperchio superiore: Ghisa GJL 250 EN 1561
Bussola distanziatrice: Acciaio inossibabile al Cr-Ni 1.4301 EN 10088 (AISI 304)
Albero: Acciaio inossidabile al Cr-Ni 1.4305 EN 10088 (AISI 303)
Tenuta meccanica: Metallo duro-Carbone-EPDM
O-ring: NBR
Bussola cuscinetto: Carburo anticorrosivo-inossidabile
Cuscinetto nel corpo pompa: Allumina

DATI GRUPPO

Codice Quadro: 14054470000
Pompe totali: 1 nr
Pompe VF: 1 nr
Potenza Totale Gruppo: 5.5
Volt Quadro: 400V AC
Fasi Input Quadro: 3
Peso: 53.800
riftrgdata: 50450221B00
Volt Motore: 400V AC
Fasi Motore: 3
Pressostato 1: 2.5 - 3.3

MATERIALI GRUPPO

Base: Acciaio S235JR Zincato
Collattori: Acciaio inossidabile al Cr-Ni 1.4301 EN 10088 (AISI 304)
Guarnizioni: Gomma NBR (nitrile butadiene rubber)
Manometro: Ottone
Raccorderia: Acciaio S235JR 1.0038 EN 10025
Acciaio inossidabile al Cr-Ni 1.4301 EN 10088 (AISI 304)
Ottone
Valvole Intercettazione: Ottone Nichelato
PTFE (Polytetrafluoroethylene)
Valvole Ritegno: Ghisa GJS 400-15 EN 1563
Gomma EPDM (ethylene propylene diene monomer)
fG: 550.00 mm
h3: 240.00 mm
h7: 940.00 mm
h9: 1155.00 mm
l6: 1042.00 mm
m4: 950.00 mm
m7: 68.00 mm
m8: 27.00 mm
n4: 550.00 mm
w4: 205.00 mm

BS MXV

Pompe multistadio verticali in-line in acciaio inossidabile

Esecuzione
Pompe multistadio verticali con bocche di aspirazione e mandata dello stesso diametro e disposte sullo stesso asse (in-line).
Bussole di guida resistenti alla corrosione e lubrificate dal liquido pompato.
Rimozione della tenuta meccanica senza smontare il motore (per MXV 25-32-40-50,100 con motori superiori a 4 kW).
Pompa con cuscinetto reggispinta e giunto a bussola per l'impiego di qualsiasi motore standard in forma costruttiva IM V1.
Versione con inverter I-MAT (a richiesta).
Applicazione
Per l'approvvigionamento d'acqua.
Per liquidi puliti, non esplosivi, senza parti abrasive solide o filamentose (con adattamento, a richiesta, dei materiali di tenuta).
Pompa universale per applicazioni civili ed industriali, per impianti aumento pressione, impianti di lavaggio ad alta pressione, per l'irrigazione, per l'agricoltura, per impianti sportivi.
Limiti d'impiego
Temperatura liquido da -15 °C fino a +110 °C.
Temperatura ambiente fino a 40 °C.
Pressione massima ammessa nel corpo pompa: 25 bar, (16 bar per pompe con flange ovali).
Servizio Continuo.
